隧道环境监测系统

1、系统概述

环境监测系统实时监测隧道内环境,包括有毒有害气体、粉尘、放射物、噪音等。主要功能有:环境实时监测、有毒有害气体超标报警、融合联动广播系统、人员定位系统、视频监控系统可实现语音报警、超标范围内人员信息查看、超标范围内视频画面自动调取等功能。

环境监测基站将各类传感器检测到的数据,经过网络上传到监控中心,经过软件分析处理后,将数据实时动态显示在监控中心的大屏幕或电脑上,并储存备份,管理人员可随时了解隧道内的人员分布状况

环境监测界面

2、系统内容

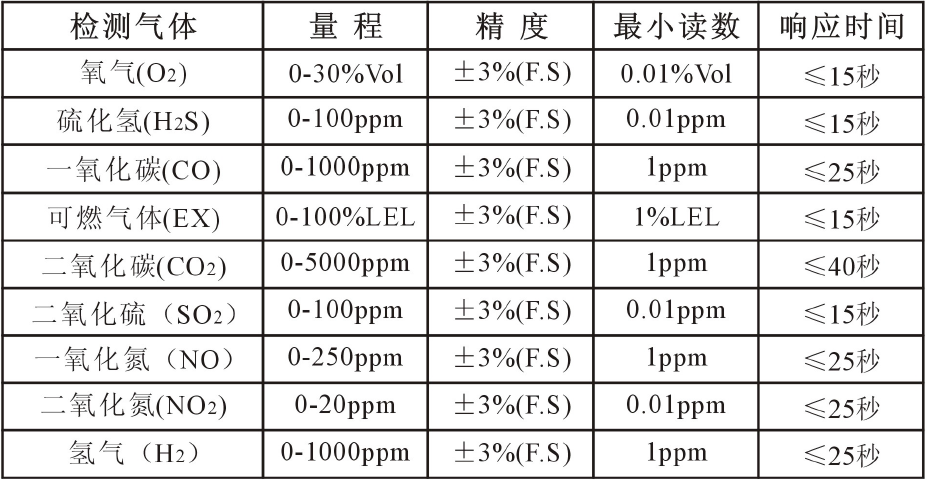

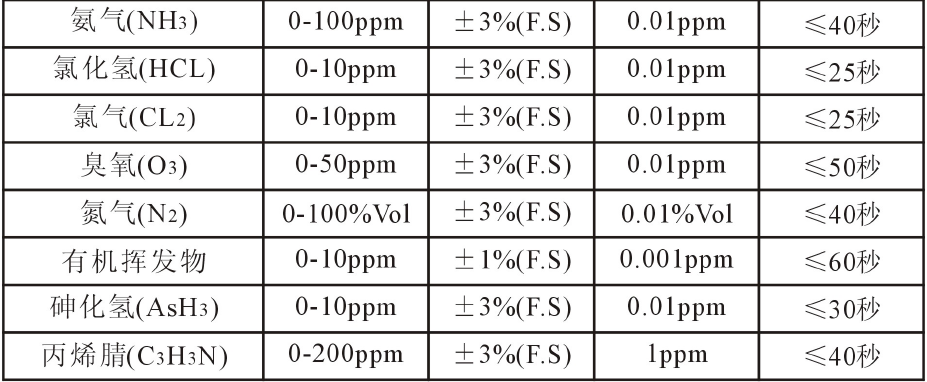

隧道施工有害气体监测模块支持近20种有害气体检测,可以根据施工现场实际需求自由灵活搭配,各气体检测参数如下:

3、系统优势及功能

(1)丰富的环境量监测:可实现有毒有害气体(如:瓦斯、一氧化碳、二氧化碳、硫化氢、二氧化硫、二氧化氮等)、温湿度、粉尘、PM2.5、放射物质、噪音等环境量监测。

(2)实时在线监测:实时掌握隧道内环境数据,数据超标实时报警。

(3)历史数据统计:丰富的历史数据统计,通过图表、曲线等方式,直观在线。

(4)智能分析预测报警:根据历史数据,大数据分析,提前预测有毒有害气体超标。

(5)风机控制联动:联动风机控制,当有毒有害气体超标,风机自动开启。

(6)多系统融合:融合环境+定位+视频+广播等系统,如系统检测到一氧化碳浓度超标,广播系统语音自动播报:一氧化碳浓度超标,请大家尽快撤离,同时超标区域内定位系统统计区域内人员信息,视频画面自动调取展示。为施工人员提供及时有效的安全预警。

4、系统功能

隧道有害气体监测功能模块,对施工隧道内的重要气体浓度检测,当出现监测参数超标、异常等状况时系统发出警示信息进行声光报警,提示相关人员注意异常并根据相关工程施工管理规定采取措施;所有监测参数实现二维曲线图示方式直观显示,图表曲线根据监测数据自动绘制;不同的监测参数的监测频率能灵活设置,充分保障隧道施工过程中的运营安全。

有害气体监测系统功能:

1、 对隧道内气体的实时监测,及时的发现超标的气体,及时进行解决,确保人身、机具和工程的安全。

2、具有报警装置,一旦气体出现超标,通过声光报警进行提示,现场根据情况可以采取相应的措施。

3、生成曲线数据、对同一个隧道的同一个气体进行时间范围内的波动查看,了解隧道内气体的发展趋势,为做下一步的措施做好数据依据。

4、可以和隧道人员定位系统整合为一套系统,避免用户使用多个系统,集成化程度高。


历史曲线查询

5、硬件设备外观及参数

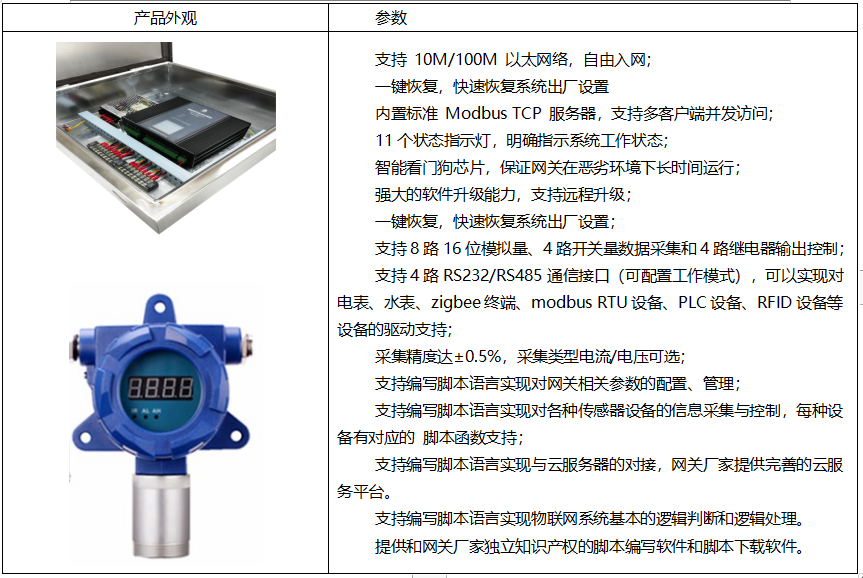

传感基站外观
