uwb隧道精准定位系统

1、系统概述

隧道UWB高精度定位系统是一种基于UWB(Ultra Wideband)超宽带技术的无线识别系统,其定位精度30厘米(静态),动态精度不高于1米。UWB技术采用的算法,同时结合其高带宽、高波形分辨率,使其具有抗干扰性强、定位精度高等特点,真正实现了高精度的定位,填补了定位领域的空白,是目前精度最高的隧道定位技术。

定位系统结合了UWB定位技术、网络技术、计算机技术等多种技术,系统基于人员的位置信息,可实现人员的实时定位、实时监控,并可实现信息实时采集、区域控制、危险报警等功能,并在地图上进行展现,在隧道内场所的安全防护、信息化管理方面有着很高的应用价值。

UWB定位系统由服务器、主机、定位基站、人员定位卡、系统软件组成;基于SQL大型数据库,采用三层结构设计:数据库层采集标签信息及系统底层设备链路信息、中间层用于标签及系统底层设备的管理(如添加、修改、删除等系统设置工作)、表示层用于用户的日常管理(如查询、定位等);地图显示平台将采集的数据展现在用户面前,人性化的人员交互界面让用户使用更方便。

2、隧道UWB高精度定位系统优势及功能

(1)算法优势

A.铭迹创新特有算法:判向、判距,一套基站覆盖800米。基站覆盖广,设备少,成本低,安装维护简单。

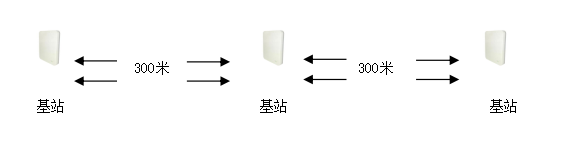

B.其他常见算法:一套基站仅可覆盖300米。基站覆盖距离短,设备投入成本高,安装维护工作量大。

(2)厘米级高精度定位:独有的定位算法,保证监控中心实时掌握每个人的位置。实现误差30厘米(静态、无遮挡)的高精度定位;

(3)单套基站800米定位距离:单套基站即可实现800米定位距离,覆盖范围广;

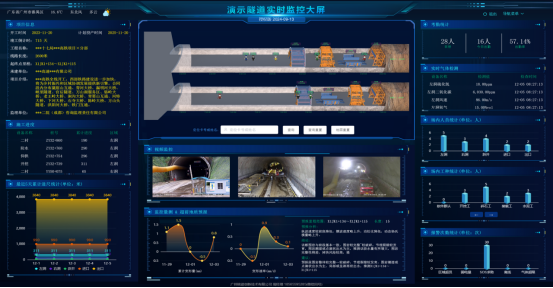

(4)位置实时显示:掌握隧道内人员实时位置信息,实时跟踪监测;

(5)SOS紧急求救:当隧道内人员发生险情,可通过定位卡上的按键向地面监控中心发出对应报警信号,地面将及时报警,并可查询显示是谁、在什么时间、什么地点发出的报警;

(6)高速不漏卡:特殊的碰撞避免策略以及灵活的随机算法保证高速不漏卡,经实践证明80张卡以60Km/h的时速同时经过一个分站时不发生漏卡现象

(7)实时管理:实时跟踪查询、打印当前及某时间段隧道内人员数量、活动轨迹及分布情况。

(8)限制报警:可以对施工人员限制出入时间及地点,如果超过授权时间或进入未经授权的地点都会触发报警设备发出警示,以便控制人员迅速做出反映,采取安全措施。

(9)数据自动生成:系统可自动生成人员信息数据库,实现考勤作业的统计与管理等方面的报表资料,提高管理效益。

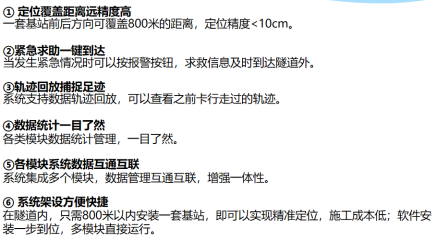

3、系统特点

1、 安全、稳定性高:健康资质认证,具有防爆防尘、抗干扰的特点

2、 多卡快速识别:② 前后800米范围内可同时识别100个卡信息,识别物体速度可达到200公里/小时

3、 适应性强:可以配合现在各种传输网络比如光强、以太网、485总线等

4、 丰富的查询报表:最大程度上方便管理人员操作

5、 报警功能:施工人员可以通过标签按钮来向监控中心呼叫

6、 远程接入:可以在任何一台可以上网的电脑上远程查看隧道的实时情况,无须到现场

7、 视觉性强:通过外置的超大LED屏幕显示,可以随时知道目前洞内现在有多少人,这些人是谁

4、施工人员考勤、精确定位

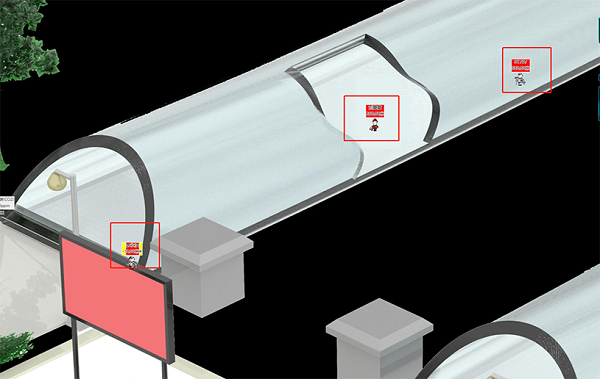

隧道精确定位,实时看到人员在隧道的详细位置移动

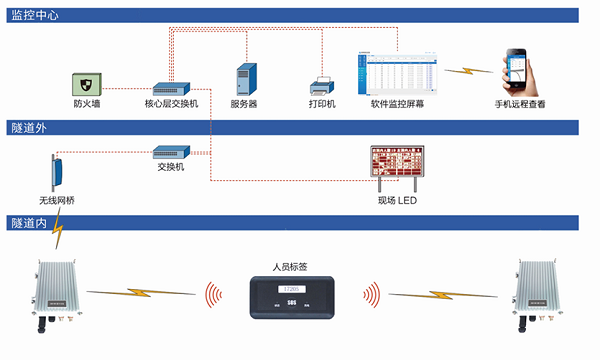

5、精确度定位系统拓扑图
