ZigBee隧道精确定位系统

1、系统概述

隧道ZigBee精确定位系统，系统结合了ZigBee定位技术、网络技术、计算机技术等多种技术，系统基于人员的位置信息，可实现人员的实时定位、实时监控，并可实现信息实时采集、区域控制、危险报警等功能，并在地图上进行展现，在隧道内场所的安全防护、信息化管理方面有着很高的应用价值。

ZigBee定位系统由服务器、主机、定位基站、人员定位卡、系统软件组成；基于SQL大型数据库，采用三层结构设计：数据库层采集标签信息及系统底层设备链路信息、中间层用于标签及系统底层设备的管理（如添加、修改、删除等系统设置工作）、表示层用于用户的日常管理（如查询、定位等）；地图显示平台将采集的数据展现在用户面前，人性化的人员交互界面让用户使用更方便。

2、系统主要功能

1、人员精确定位：随时掌握每个隧道内人员的具体位置，定位精度<3m。

2、人员考勤：可基于定位卡实现人员进出考勤，准确记录人员进出时间

3、紧急求救：遇到突发事故，隧道内人员可以按下SOS键紧急求救

4、紧急撤离：遇到突发事故，可以通过定位卡通知人员紧急撤离

5、轨迹回放：可查看、回放隧道内个人员行动轨迹

6、LED大屏：直观显示隧道内各区域施工人员姓名、工种、进入隧道时间和人数

7、环境监控：直观显示隧道内各区域环境各种气体实时数值

3、系统优势及特点

（1）算法优势：基于特别设计的TOF算法实现精确定位计算，来获得距离数据。可以基本消除信号强度带来的影响，可以在各种环境条件下获得精确的定位数据。如下图所示：

（2）米级高精度定位：独有的定位算法，保证监控中心实时掌握每个人的位置。实现误差3米（静态、无遮挡）的精确定位；

（3）单套基站800米定位距离：单套基站即可实现800米定位距离，覆盖范围广；

（4）位置实时显示：掌握隧道内人员实时位置信息，实时跟踪监测；

（5）SOS紧急求救：当隧道内人员发生险情，可通过定位卡上的按键向地面监控中心发出对应报警信号，地面将及时报警，并可查询显示是谁、在什么时间、什么地点发出的报警；

（6）高速不漏卡：特殊的碰撞避免策略以及灵活的随机算法保证高速不漏卡，经实践证明80张卡以60Km/h的时速同时经过一个分站时不发生漏卡现象

（7）实时管理：实时跟踪查询、打印当前及某时间段隧道内人员数量、活动轨迹及分布情况。

（8）限制报警：可以对施工人员限制出入时间及地点，如果超过授权时间或进入未经授权的地点都会触发报警设备发出警示，以便控制人员迅速做出反映，采取安全措施。

（9）数据自动生成：系统可自动生成人员信息数据库，实现考勤作业的统计与管理等方面的报表资料，提高管理效益。

4、施工人员考勤、精确定位

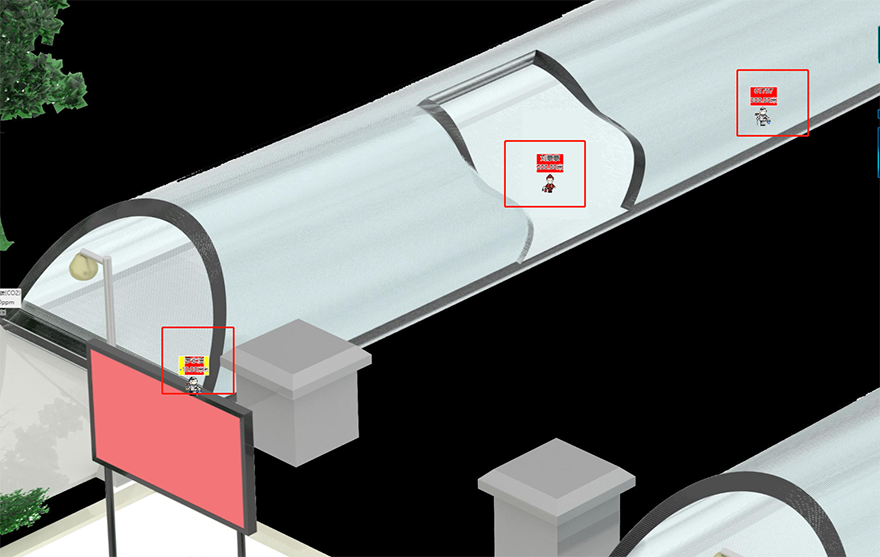

隧道精确定位，实时看到人员在隧道的详细位置移动

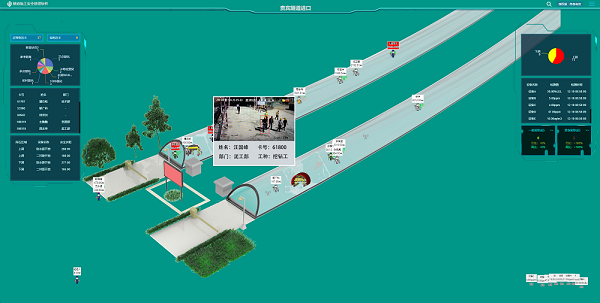

点击隧道内模拟小点，可查看具体情况，并查看到人员位于隧道内详细位置情况

5、系统拓扑图
