RFID隧道区域定位系统

1、系统概述

RFID区域定位管理系统,是利用有源RFID技术实现的区域性的定位系统。利用RFID技术,对人员自动识别和区域性定位,实现对人员管理功能,如:人员考勤、人员查找、人员区域定位、人员统计、门禁进出管理、视频联动、历史轨迹查询、重点区域管理等等。具有成本低廉、维护简单、工作稳定、扩展灵活等优势,可以广泛应用在各类定位精度要求不高的场合。

2、系统定位原理

系统利用RFID远距离识别的原理。对进入某些区域的标签进行自动识别和区域性定位。也就是当人员佩戴定位标签,到达某个区域后,在定位系统平台软件,能实时检测到佩戴标签的人员当前所在区域,并显示在区域地图上。

系统中定位标签就是一种有源的RFID电子标签,每个标签都有一个不重复的编号,每个标签编号绑定一个人的身份信息。定位标签每隔一定时间会主动向外周围发送电磁波,电磁波上载着标签的编号和其他定位信息。布设每个定位区域的读写器(基站)会时时检测每个采集到的标签信号,然后把检测的标签信号和标签的编号上传到定位服务器,因为每个阅读器所处的物理位置不同,所以同一个标签不同的的阅读器检测到的标签信号强度是不一样。定位系统通过每个阅读器检测到的每个标签不同的场强大小进行逻辑解算,来判断标签当前所在区域位置 。

在工地现场各区域通过安装RFID读卡基站,通过无线网桥连接系统服务器,服务器上安装有RFID区域定位管理系统软件,基于B/S架构,可以实现对多个现场、多个区域、多个读卡基站的系统管理。

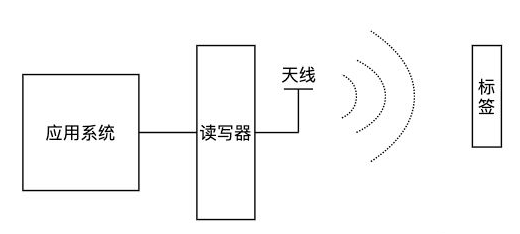

系统架构图

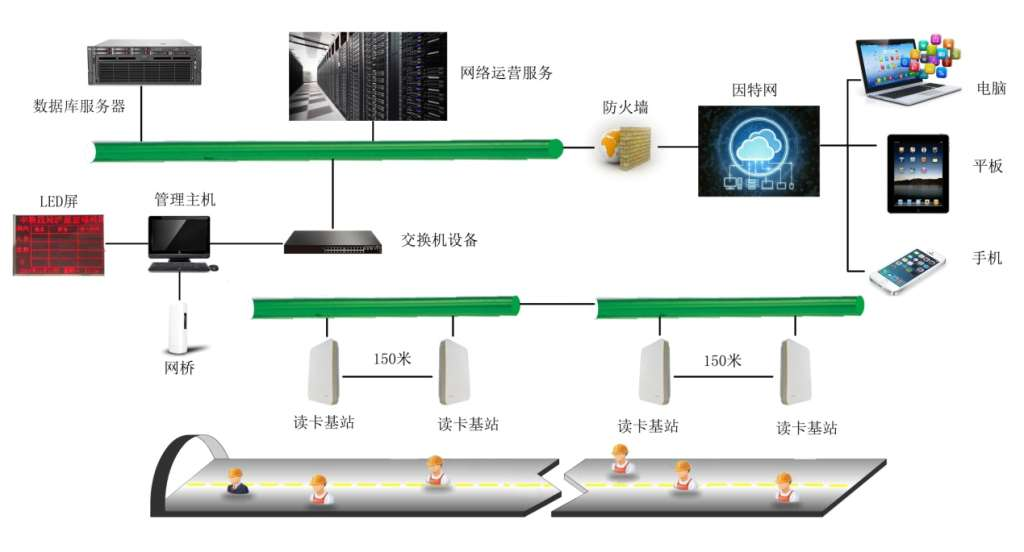

系统拓扑图

3、系统优势及特点

(1)区域人员定位与统计:通过在不同区域安装RFID读卡基站,可以读取到基站附近人员的位置情况,可以根据现场需求确定数量,一般安装在二衬台车、防水台车/开挖台车上面。如“A”经过此设备时,地图上基站定位设备能显示出“A”的姓名及位置。定位卡在该设备附近时,在系统端将根据信号强度在0-10米距离内跳动。

(2)人员进出考勤:在隧道口位置安装进基站和出基站,人员只需带卡进出系统即可以判断出正确的进出方向,无需人员做刷卡动作。

(3)门禁进出联动:FID基站支持标准的韦根34协议输出,可以接入市面上所有第三方门禁控制板。可以使用定位标签卡当门禁卡使用,支持远距离设备,人员只要携带卡无需做刷卡动作,即可以实现进出门禁识别。

(4)区域超员报警: 系统根据监控区域的不同,可设置人员停留在监控区域的时间。如系统监控到人员在危险区域停留时间过长,可能会出现危险时,会向系统发出报警信息,以提示管理人员注意查看。)

(5)异常离线报警:当标识卡在洞内一定时间内没有上传数据时,卡会被自动踢出并且发出异常离线警报,以提示管理人员注意查看。

4、系统主要功能

4.1 基站类型介绍

基站类型分为进基站其他基站出基站

进基站:当电子标签(卡)被此基站类型的基站识别到时,则视为进洞,并显示在基站图标周围。

其他基站:当电子标签(卡)被此基站类型的基站识别到时,则显示在该基站图标周围,此基站可设置多个。

出基站:当电子标签(卡)被此基站类型的基站识别到时,则视为出洞,并消失在地图上。

4.2 区域人员定位与统计

通过在不同区域安装RFID读卡基站,可以读取到基站附近人员的位置情况,可以根据现场需求确定数量,一般安装在二衬台车、防水台车/开挖台车上面。如“A”经过此设备时,地图上基站定位设备能显示出“A”的姓名及位置。定位卡在该设备附近时,在系统端将根据信号强度在0-10米距离内跳动。

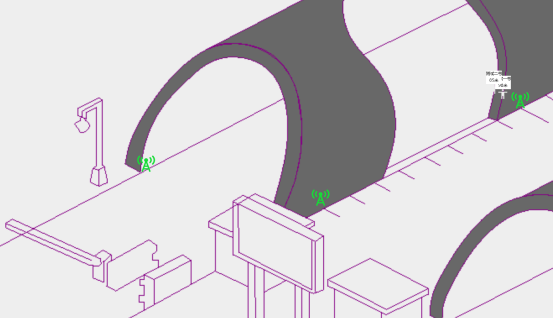

管理软件平台区域人员定位界面

4.3 人员进出考勤

在隧道口位置安装进基站和出基站,人员只需带卡进出系统即可以判断出正确的进出方向,无需人员做刷卡动作。

进基站用于统计进入隧道的人员。人员经过此设备时,定位系统上会记录人员进入时间及通过设备。安装位置:距离洞口20米左右。

出基站用于清除从洞内出来的人员信息。当人员从洞内出来经过此设备时,定位系统上会记录人员出来的时间及通过设备。安装位置:距离洞口2米左右。

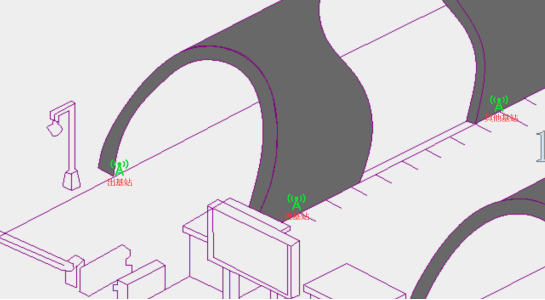

管理软件平台进出考勤界面

4.4 门禁进出场联动

RFID读卡基站支持标准的韦根34协议输出,可以接入市面上所有第三方门禁控制板。可以使用定位标签卡当门禁卡使用,支持远距离设备,人员只要携带卡无需做刷卡动作,即可以实现进出门禁识别。

4.5 区域超员报警

系统根据监控区域的不同,可设置人员停留在监控区域的时间。如系统监控到员工在危险区域停留时间过长,可能会出现危险时,会向系统发出报警信息,以提示管理人员注意查看。

4.6 异常离线报警

当标识卡在洞内一定时间内没有上传数据时,卡会被自动踢出并且发出异常离线警报,以提示管理人员注意查看。
